BRAVO系列 【總編執筆】MONO 100 藝術有價,音樂無涯

文/ 劉漢盛《音響論壇》總編輯

偏執與堅持往往是藝術家或學者的特質,唯有偏執,才能沈浸在特殊領域裡;唯有堅持,才能成就別人之不能。惠樺的主事者對音樂有不可救藥的偏執,對真空管擴大機的製造也有他的堅持。如此一來,成就了惠樺管機與眾不同的特質:把聆聽音樂的工具從商業領域提升到藝術的層次。


惠樺音響旗下品牌Oriole Sound Audio(簡稱Oriole或OSA)。

每次音響展,您可能都會看到惠樺的房間中有一位滿頭白髮的人,默默的在那裡播放古典音樂,很少與人搭腔。而他播放的古典音樂不一定適合音響大展裡播放軟體「一分鐘定生死」的鐵律,有些人可能會覺得他播放的音樂不吸引人,無法理解為何他會在音響展中播放這種音樂。


可是,如果遇上談得來的音樂愛好者,這位滿頭白髮的人甚至還會贈送CD給他,這個人就是惠樺音響的老闆、OSA管機(Oriole Sound Audio)的設計者陶怡緯。


善唱歌的金鶯


惠樺音響成立於2008年,由陶怡緯創立。Oriole是什麼意思呢?金鶯,一種黃色或金黃色羽毛、善唱歌的鳥類,喜歡看球賽的人一定知道巴爾的摩金鶯隊,他們的隊名就是Baltimore Orioles。陶怡緯會將自家擴大機品牌取名金鶯,一定是認為自家擴大機唱歌跟金鶯一樣好聽。


談起OSA設計者陶怡緯的經歷,他自己說是大起大落,甚至曾經面臨殺身之禍,幸好屢屢化險為夷,所以今天才會有惠樺音響。陶怡緯的父親從1958年就開始經營Hi Fi貿易,進口無線電器材、真空管等,還有高週波溶接機。


在那個時代,他父親應該是台灣從事高週波溶接機的先驅,也率先引進Telefunken音響器材。陶怡緯自己則做過高週波溶接機、鑽石研磨機,在馬來西亞還擁有過蝦場,最終還是回歸到真空管擴大機領域。


惠樺音響前身「協誠電業」的創辦人陶節文先生,設立於1958年。

為何會選擇真空管擴大機呢?因為這是家學淵源,而且喜歡音樂,陶怡緯小時候就開始學鋼琴,小學又參加弦樂團,小學四年級就組裝出自己第一部真空管擴大機,可說從小就生活在音樂跟音響的環境中。他說一直到現在,每週都還要去聽一次或二次音樂會,不過他並不湊熱鬧,國外好樂團去聽,國內的樂團更是長期捧場。


此外,如果您有去過惠樺音響那裡,就會發現他的聆聽室「金龍廳」內充滿音樂氣息,每次聽到好的CD或音樂片,甚至會一次買個50片,慢慢送給喜歡的朋友。這種好音樂與朋友分享的態度恐怕才是陶怡緯手做OSA真空管機的最大動力。


為管絃樂團朋友而做


陶怡緯會在2008年之後選擇創立OSA品牌,其實也是因為管弦樂團的朋友所慫恿。起因是朋友聽過陶怡緯組裝的真空管擴大機,認為非常接近真實的樂器,而且音樂性非常好,因此鼓勵他不妨做出來讓朋友購買。陶怡緯的脾氣是這樣,既然要做就要做得最好,而且從機箱做起,他家自己有CNC車床,有雷射切割機,就利用這些工作母機打造OSA的機箱。


OSA的擴大機面板是整塊厚厚的航太鋁合金(7075)去削切成弧形,切割方式為縱向切割,厚 度120mm。為何要縱向切割?因為這樣才能讓鋁材紋路與機箱抗震面紋路一致。弧形面板成型後要先經過紫外線超硬烤漆,再做鏡面抛光,最後印上該有的字體。


OSA機器上都有真空管保護罩,而且是用相當厚的金屬板製成,罩上的花朵與蝴蝶圖案也是用雷射切割機做出來的,還有機器上的旋鈕也是自己做的,機箱上的烤漆更是精緻漂亮,光是機箱的考究,就可窺知OSA設計者陶怡緯對自己的要求。


我用目測,估計用的鋼板至少也有2mm厚度,這麼厚的鋼板要彎曲,而且邊緣都還內折一層,就好像我們縫衣服一般;更精緻的是上面的LOGO雕花,這雕花除了正面之外,二側也有,光是這個真空管保護罩就做得這麼精細紮實。

對了,OSA機器的腳座也有學問,外表看起來是不銹鋼車製而成,但腳座內部裝有直徑12mm 的鋼珠,以及O-Ring來抑制振動。



OSA的機箱除了採用自家雷射切割機打造之外,底板厚度特別講究,厚達4mm,而且採用鋼板,其目的當然是為了提高箱體的堅固程度與抗振能力。讓人佩服的是,陶怡緯說機箱的熱處理也會影響聲音表現,他把原本HRD 48度熱處理改為40度,讓聲音又好了一些。


古法搭棚工藝


假若您有機會打開機箱底蓋,就會看到非常漂亮的配線與搭棚,這是遵古法去做的真空管機。就是因為這麼精緻,這麼仔細,所以做一部擴大機至少都要一個星期的時間。如果是像這次我聽的OSA-88P-MONO-100 MK2後級,那更要花40天時間才能完成一套,而OSA-PRE-1BV前級也要12天才能完成一部。


老實說,這根本不是生意。


不過,從推出PEOPLE系列的綜合擴大機開始,OSA有所改變,PEOPLE-50是OSA第一部採用線路板的真空管擴大機,採用線路板而非手工搭棚,可以縮短工作時間,降低售價,讓更多人能夠享受到OSA的美聲,這是陶怡緯的想法。


延伸閱讀:PEOPLE 值得收藏的珍稀逸品


想要把一部真空管擴大機做好,不僅是機箱上下功夫、不僅是手工搭棚,零件的挑選也非常重要,尤其是真空管、變壓器、電容器、電阻器等。OSA選用的真空管是現代復刻版,變壓器找台灣最具知名度的堅新合作,由惠樺供應材料,堅新負責繞製。至於電容器與電阻器則是依照線路需求,以及陶怡緯的聽感經驗來選擇,可說全機都下足功夫。


輸出變壓器一個成本九萬


先說這次評寫的OSA-88P-MONO-100 MK2後級輸出變壓器,這是惠樺向堅新訂製的,不過惠樺的「訂製」是非常徹底的,事實上是惠樺自己買想要用的材料,請堅新繞製的,不是一般堅新制式的輸出變壓器。



玩過管機的人都知道,輸出變壓器的學問實在太大了,推挽機與單端機有不同的輸出變壓器要求,變壓器的鐵芯體積、鋼片厚薄、繞線的函數、線徑的大小,絕緣的材料等等都會相互牽制,牽一髮而動全身。不同的妥協取捨就會產生不同的頻寬、高中低頻段分布,以及承受功率的變動,所以說真空管機的輸出變壓器製作與要求是一門藝術一點都不為過。


電阻電容學問大


而在電阻方面,使用了三種主要電阻,第一種是Ultron軍規精密線繞電阻、功率線繞電阻(精度等級0.02%),用在哪裡?陰極回路, 目的是維持恆定的感抗。第二種是Vishay塊狀的箔片電阻(精度等級也是0.02%),用在負迴授線路上,用意是要取得平坦的頻率響應與更低的噪訊。第三種是Caddoca對稱式無感電阻,用在緩衝線路,避免感抗造成的微小震盪產生。


除了上述三種之外,還有ACI軍規端帽銀焊電阻,CGW錫膜電阻、Vamistor軍規空心管內鍍膜電阻、RNR真空電阻、Mepco油潤電阻,Aerovox無端帽電阻、EKC不導磁電阻等。


從惠樺使用精度高達0.02%的電阻來看,陶怡緯真是「無所不用其極」啊!


而在電容方面,學問更大了,因為電容器影響音質音色甚鉅,OSA的電解電容100%使用1984~2004年間所生產的產品。為什麼只用這段期間所生產的?OSA從自己的經驗中瞭解到這段期間的電解電容品質最好,即使用了15~20年依然特性穩定,量測起來曲線幾乎不會衰退。不過這種電容體積比較大,多佔空間,但考慮到其工作温度低、音質美、壽命長,還是值得使用。


延伸閱讀:【工作日誌】安入眠系列三部曲


而在薄膜電容方面,以前OSA使用的是Jensen電容,現在則改為自己訂製的PPS薄膜電容(串聯式PP電容), 這種電容學問很大,惠樺花了很多時間去研究,包括:


使用什麼材質的金屬箔?陶怡緯捨棄銀箔,因為他認為銀箔在高電壓時會產生集膚電弧效應,影響壽命。金屬箔要多厚才會好聲?純度要多少N?甚至金屬箔的產地都會影響聲音。再來考慮使用什麼材質的膜?PS、PP、PE、紙質、複合式等不同材質都會有不同聲音表現。


當然膜的厚度、產地同樣也要講究。再來是引線的材質、鍍的是什麼金屬?引線的長短、表面絕緣材質的選擇、表面抗干擾層的厚度等等都要講究。


聽過陶怡緯解釋他對電容器的研究,老實說心裡只有佩服二字,因為這遠遠超出我對電容器的瞭解。


80小時工作測試


除了電解電容與薄膜電容之外, OSA的機器上也有鉭質電容與高頻相位電容,陶怡緯說現在已經改為液態軍規鉭質電容,取代過去使用的乾式鉭質電容。而跟高頻相位有關的電容也從第一代的PE乾式電容改為PS油潤式電容。


從陶怡緯對電容器的苛求來看,他的腦海中早已繪製出好聲的地圖。就算是一般人不會注意到的整流子,他也絲毫沒有掉以輕心,採用的是美國EDI鍍銀腳高速整流子,還有德國IR Schottky全波整流器。


一部機器手工做好之後,還要經過80小時(那也就是三天多) 的工作測試(持續開機),沒問題之 後,再換上要給客戶的新管子,再經過8小時持續開機,等一切穩定之後做最後規格測試。老天,光是持續開機加起來就要四天時間,難怪要花40天才能完成一套。


前級用三個阨流圈


OSA-PRE-1BV 前級擴大機。

在OSA-PRE-1BV前級上,可以看到五個體積一樣的「變壓器」,其中二個是電源變壓器,高壓供電與低壓供電分開,另外三個則是Pi形濾波所用的阨流圈,共有三組,所以加起來是五個。OSA-PRE-1BV的訊號放大採用4支Tung-Sol 6SN7,為何不使用它廠慣用的12AX7、6H30等呢?OSA認為6SN7這種管子體積比較大,聲音表現也的確比較好,所以OSA-PRE-1BV前級上全部都使用6SN7。

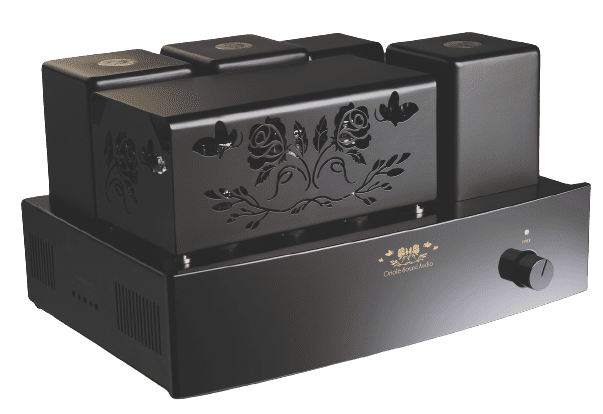

OSA-88P-MONO 100 MK2,單聲道純後級擴大機。簡稱MONO 100。

在OSA-88P-MONO-100 MK2後級上,可以看到三個大的變壓器與一個小的變壓器,那三個大的之中,一個是輸出變壓器,另外二個分別是高壓與低壓電源變壓器,至於那個小的則是電源的阨流圈。功率管採用4支俄羅斯復刻金獅KT88,惠樺跟廠方訂貨的要求是一次配對16支,所以價格非常昂貴,玩真空管的人都知道,功率管光買一支跟買二支配對、四支配對的價格是完全不一樣的。


這部後級除了功率管之外,還有3支Tung-Sol 6SN7做為輸入級與增益級之用。此外還有一支俄羅斯復刻的金獅GZ-34。奇怪?OSA的管機不都是採用固態整流嗎?怎麼後級用了一支整

流管?原來這支整流管是特別給第一級訊號使用,陶怡緯說這是調音需求所致。


高壓低壓二個變壓器


從前後級身上都使用高壓、低壓分開二個電源變壓器來看,OSA-PRE-1BV與OSA-88P-MONO-100 MK2都非常注重電源的乾淨、穩定與充足,難怪整套前後級聽起來聲音飽滿紮實無比,對低頻的控制力超過一般對管機的想像。而且,聽起來根本不像是每聲道只有80瓦的管機。


OSA-PRE-1BV前級面板上的佈置十分傳統,只有三個圓形旋鈕,最右邊是電源開關,中間是音量開關,最左邊是輸入切換開關。我最喜歡打開電源的那種手感,那是很有彈性的手感,伴隨著小小聲的「搭」,真是古味十足。


來到背板,可以看到全部都是RCA端子,沒有平衡端子。要知道,真空管機如果要做到二套線路的「真正平衡」,那幾乎是不可能的任務,一般帶有XLR端子的管機,只是在輸入端把平衡轉為單端,於輸出端再把單端轉為平衡而已。但惠樺管機不來這一 套,通通是RCA端子,單端到底。背板上可以看到四組RCA訊源輸入端子,以及二組RCA前級輸出端子。


而在OSA-88P-MONO-100 MK2後級的面板上只有一個跟前級一樣的電源開關,背板上則有一個RCA輸入端子,以及8歐姆、4歐姆、地端喇叭線接端一組。後級調整功率管偏壓的地方設在側面,採用傳統三用電錶量法,偏壓數字OSA會告訴用家一個範圍,偏壓調得低,管子壽命長;調得高,管子壽命短,就看您的取捨。


卸下真空管保護罩後的MONO 100。

焦點

1、箱體作工特別細緻,而且是設計者親力親為。

2、採用古法搭棚,製作費時。

3、特別講究電源,高壓低壓分別二個電源變壓器。

4、電阻電容嚴格挑選,甚至特別訂做。

5、聲音中性飽滿有勁,高度傳真,驅動能力驚人,細節豐富,泛音完整。


比較特別的是,後級竟然有分左聲道與右聲道,RCA輸入端有紅圈的就是右聲道、白圈的就是左聲道, 這是第一次看到的作法。為何單聲道機還要分左聲道與右聲道呢?據OSA表示,因為管弦樂團的低音弦樂部多放在右邊,小提琴放在左邊,所以右邊這個聲道的電容器與左聲道稍有不同,著重在低頻表現。


老實說實際聆聽時我並沒有聽出什麼,也許只是「微量調整」,如果不聽古典音樂呢?或許當您跟OSA訂貨時,要事先告知喜歡聽古典音樂或爵士、流行樂。


一套西裝搭配最保險


聆聽OSA這套前、後級的場地在我家開放式大空間,搭配過的喇叭有幾對,包括DynamiKKs! Monitor 10.15、AER Momentum、Focal Sopra No.3、Gryphon Pantheon、Heco New Statement 等。聆聽期間我也嘗試著以OSA-PRE-1BV前級搭配Audio Valve Baldur 70單聲道後級,還有拿COS D1 Pre+DAC搭配OSA-88P-MONO-100 MK2後級,還有Spectral DMC 30 SS前級搭配OSA-88P-MONO-100 MK2後級。


用過這幾套搭配之後,我明白OSA這套前後級的個性:前級中性稍帶點軟質,後級中性稍帶一點剛性,二者搭配之後剛剛好中性。我可以肯定,惠樺的OSA-PRE-1BV前級最好要搭配這部OSA-88P-MONO-100 MK2後級來使用,如此一來可以獲得剛柔並濟的互補效果。


或許,設計者陶怡緯在製作這套前、後級時,不一定有前後級剛柔並濟的想法。然而,他一定會聽過這套前後級搭配起來的聲音,我不知道他腦中的聲音是什麼?但一定是讓他很滿意的聲音,才會推出這套前後級。如果把它們拆開來聽,又搭配與設計者陶怡緯不同的喇叭,其聲音的改變是可以理解的。這也是為何老音響迷都建議朋友前後級一套西裝的搭配最保險的道理。


看到這裡,或許您會懷疑:照總編這麼說,豈不是每個廠牌的擴大機都會有自己的聲音特性?這樣還能說是中性嗎?在此我要告訴您,所謂音響的「中性」指的是盡量減少器材本身刻意塑

造濃重的聲音色彩。在「中性」的範圍內,每個廠牌的擴大機聲音都會不同的,任何人都可以輕易聽出其中差異。


例如,Mark Levinson與Gryphon都說他們的擴大機是中性的,但這二個品牌的擴大機聲音聽起來一樣嗎?任誰都可以聽出極大的差異。每一部擴大機都會因為使用元件的不同、真空管的不同、輸出變壓器的不同,而產生不同的聲音特質,事實上這也是每家廠商能夠吸引人的賣點。想想看,如果MBL與Burmester的擴大機聲音聽起來一模一樣,那該多無趣?


精氣神滿點的搭配


如果拿Spectral DMC 30 SS前級搭配OSA-88P-MONO-100 MK2後級,所得到的結果竟然跟這套前後級一西裝的搭配差不多,相互之間剛柔並濟,不過在聽「Heartbreak Romantic Encores For Violin」時,鋼琴低音鍵的重量感沒有一套西裝那麼重,小提琴的亮澤也沒那麼多。其實這套搭配也不錯,就是音樂聽起來的味道會有些不同。



既然如此,當然還是一套西裝的搭配更適合些。


瞭解OSA這套擴大機的聲音特質之後,我就不拆開用了,接下來搭配AER Momentum。此時我發現簡直就是精氣神通通達到滿點的表現,低頻紮實飽滿、中頻凝聚音像大、高頻清晰,細節超多,每一個音符聽起來都那麼有力,演奏者所施出的力道完全不打折。不過,這樣的聲音聽久了耳朵容易疲勞,所以後來重新調整了線材,包括電源線、訊號線、喇叭線,讓精氣神滿點的特質稍微軟化一些。


此時的前、後級没有特殊味道與色彩、非常飽滿,是真空管機中罕見的飽滿,也非常紮實,對低頻的控制力很好,這也是真空管罕見的。


聽KK那張Kari Bremnes「Gate Ved Gate」女聲時,一顆顆的低頻飽滿有彈性,而且張力十足,低頻往下沉的路徑很清楚,尤其是第三首與第四首,那低頻由高到低,一直往下沈,完全不會散開,真是厲害。人聲中氣十足,飽滿有勁,不是柔軟型的。



不是一般管機所能及


OSA-PRE-1BV前級、OSA-88P-MONO-100 MK2後級最讓我驚訝之處就是聲音的快速、飽滿與對低頻的控制力以及量感再生能力,這不是一般真空管機所能夠達到的。為什麼會有這樣的 能力呢?請想想看,無論是前級或後級,都採用兩個電源變壓器,一個供真空管燈絲低壓使用、另一個給屏極高壓使用。


再加上電源濾波電容精挑細選,能不能飽滿嗎?能不快速嗎?低頻量感能不足嗎?控制力能不好嗎?更不要說前級還有三個阨流圈做Pi型濾波,後級也有一個阨流圈。


您知道嗎?OSA-PRE-1BV前級竟然重達31公斤,OSA-88P-MONO-100 MK2後級重達48公斤(單聲道),每聲道只有80瓦的真空管擴大機,二聲道加起來重達96公斤,有這樣的聲音特質,豈是「剛剛好」而已,根本就是「太超過」啊!


OSA-PRE-1BV的第二個特質就是一中性,所謂「中性」不是什麼樂器聽起來都沒味道,人聲也沒光彩,而是該什麼聲音聽起來就是什麼聲音、該怎麼樣的錄音聽起來就會有怎麼樣的差異。


就以我聽那張復刻的「Saint Mic」,李婭莎「Live台北騷故事」,Anne Bisson「Blue Mind」與Marten Recordings「Supreme Sessions 2」這四張錄音來比較,第一張顯然比較「老聲」,第二張則是中性聲,第三張可說是「軟聲」,第四張則是「完全沒加料聲」。這四張錄音用OSA-PRE-1BV、OSA-88P-MONO-100 MK2聽起來差異非常大,沒有絲毫模糊空間,這代表OSA這套前後級相當中性,而且平衡。



尤其第四張「Supreme Sessions 2」,來我家教育訓練的編輯們原本猜想會是聽起來最硬調的一張,因為完全沒加料,而且只用二支麥克風錄音,沒想到竟然一點都不硬,甚至比前二張聽起來都還要柔些,而且樂器與人聲的音色,美質都完整呈現。


眾編輯的教育訓練


在教育訓練過程中,我特別玩了一個小手段,要打破一般人的「想當然爾」觀念,其實這也是編輯們的觀念,那就是黑膠聽起來一定會比CD柔。我用的擴大機、喇叭還是一樣,就是CD與黑膠訊源不同而已,黑膠的訊號線挑選比較活潑外放的聲音,然後播放「Heartbreak Romantic Encores For Violin」的黑膠與SACD。


眾編輯比較之後嚇了一跳,怎麼SACD的聲音反而比黑膠唱片還柔?同樣是這套前後級,但聽SACD是柔的,聽黑膠反而比較剛性些。我做這個小手段的用意是告訴編輯們,不要在腦海中「烙著」僵硬的思維,黑膠在不同的搭配下,聽起來也會比SACD還剛性些。當然,藉著這樣的比較,也讓眾編輯再度體會到OSA-PRE-1BV、OSA-88P-MONO-100 MK2中性的優點。


泛音表現優異


這套前後級的細節表現如何?泛音再生的完整性夠好嗎?我可以從小提琴與鋼琴演奏中窺知。 我當然用了那張「傷心」,也用了前述的舒伯特弦樂四重奏「死與少女」,還聽了穆特那張「 Live From Yellow Lounge」。「傷心」跟穆特那張的錄音特質完全不同,前者小提琴婉轉光輝,後者雖然也婉轉,但琴音比較內斂,而且有些地方比較暗聲帶點粗擴,不過二者聽起來都好聽,就好像兩位不同美感的女人。


從OSA這套前後級唱出二支小提琴完全不同的音色,可以窺知OSA-PRE-1BV、OSA-88P-MONO-100 MK2的音色分辨能力很高,這也意謂著泛音再生得很完整,因為音色是由泛音所決定的。


要聽泛音表現,除了鋼琴之外,合唱也很好用。當我聽「暗戀男聲」(拉縴人男聲合唱團)時,有點不敢相信自己的耳朵,因為我想到的是非常平衡、非常融合、和聲非常美,但卻又好像可 以看到檜木紋理那種團員的發聲清晰程度。



老實說,拉縴人合唱團這張CD並不容易表現,一定要有高中低頻段相當平衡、解析力很高、泛音再生完整,暫態反應快,細微的強弱變化清晰等條件融合之下,才能唱出讓人震撼又著迷的美聲。


如果沒有這些功力,這張CD聽起來會如嚼蠟,一點都不吸引人。我不知道您有沒有這張CD?如果没有, 推薦您去買一張,不僅可以測試器材,還可以欣賞到高水準的無伴奏男聲合唱。OSA這套前後級能把這張CD唱得如此入骨入味,已經證明一切,其餘不必多說。


藝術有價,音樂無涯


惠樺OSA-PRE-1BV前級參考售價38萬台幣,我相信大部分人都會說超值。OSA-88P-MONO-100 MK2單聲道後級一套參考售價138萬,我相信大部分人都會說貴。


然而,如果您以這套後級製作所花的時間,以及成本、心血來計算,製造OSA-88P-MONO-100 MK2根本不是生意,我相信OSA設計者陶怡緯實現夢想的心態多過生意經,他是以替OSA管機留名的心態來做這對後級的。


說藝術無價或許太清高些,OSA-PRE-1BV、OSA-88P-MONO-100 MK2在聲音表現上絕對物有所值,另外無料奉送的是物超所值的製作藝術性,以及OSA對音樂的偏執與堅持。對於這套前後級,我只想說:藝術有價,音樂無涯。



百萬俱樂部,感動指數、滿分推薦!


類型:真空管單聲道純後級擴大機;左、右聲道兩部一組

系列:OSA-BRAVO系列

型號:OSA-88P-MONO-100 MK2

使用功率管:Genalex Gold Lion KT88 *4支/每部;輸出功率:100瓦/每聲道;外觀尺寸(WDH):510 * 410 * 295 mm/每部;輸出阻抗:4、8歐姆。
